★機床為全封閉防護，完全避免鐵屑和冷卻凌的泄露，機構各種極限保護配合系統自診斷提示和警示，可確保機床連續工作不停機，特別活用于24小時工作制生產線。

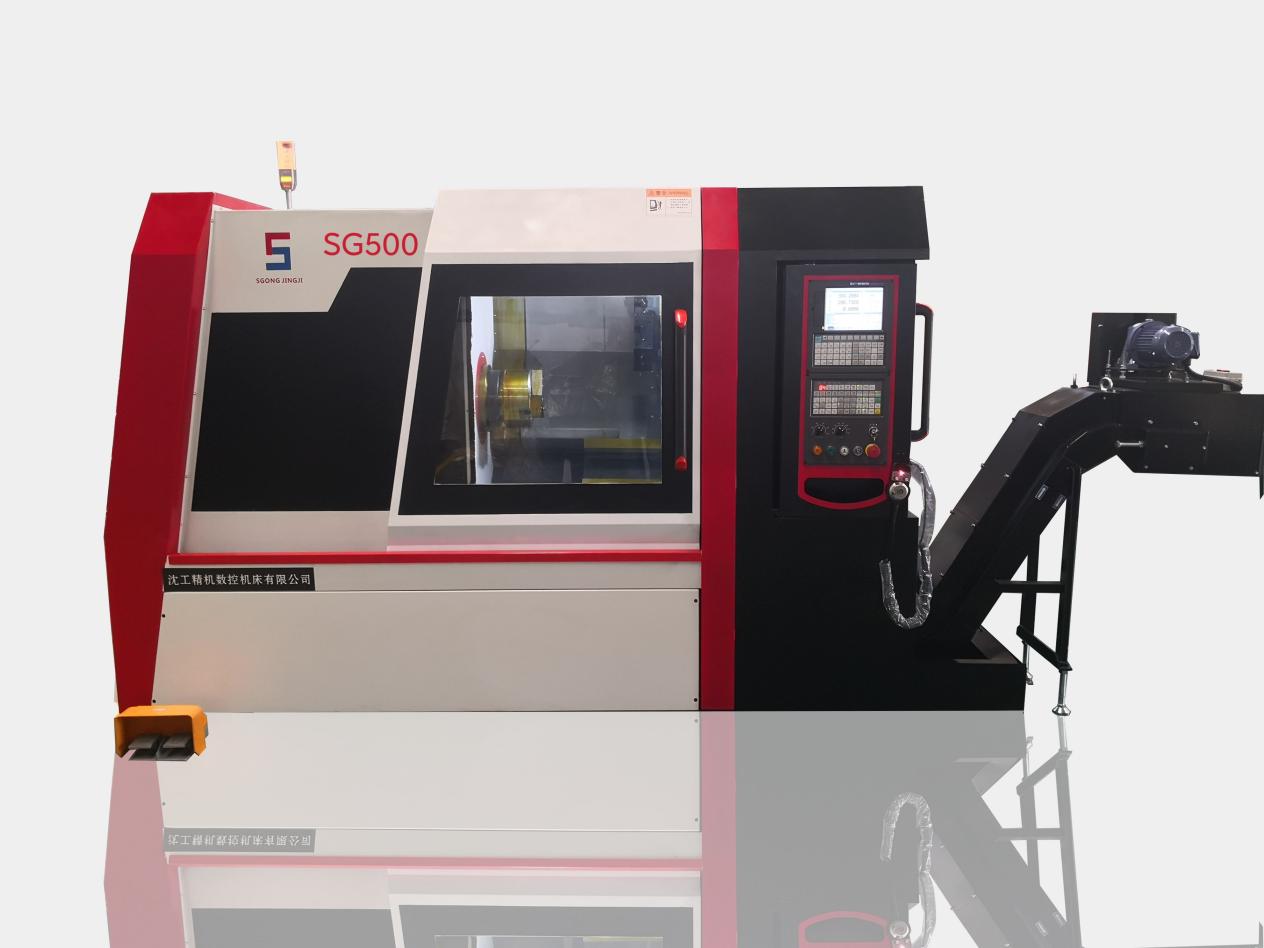

| 型號參數 | SG450/SG450W | SG500/SG500W | SG550/SG550W |
|
1.更大回轉直徑（mm) Max.Turning diameter over bed |
Φ450 | Φ500 | Φ550 |
|
2.更大切削直徑（軸/盤）（mm) Max.cutting Dia.for axle/disc parts |
Φ200/Φ300 | Φ280/Φ400 | Φ300/Φ480 |
|
3.更大切削長度（mm) Max.turning length |
370 | 500 | 700 |
|
4.卡盤尺寸（inch) Chuck size |
8 | 8 | 10 |
|
5.主軸型式 Spindle nose |
A2-6 | A2-8 | A2-8 |
|
6.通過棒桿直徑（mm) By bar diameter |
Φ52 | Φ52 | Φ75 |
|
8.尾座套筒行程（mm) Tail seat sleeve stroke |
80 | 100 | 100 |
|
9.主軸轉速（rpm) Max.spindle speed |
4000 | 3000 | 3000 |
|
10.快移速度(m/min) Fast moving speed |
25/25(X/Z) | 15/20(X/Z) | 15/20(X/Z) |
|
11.X軸更大行程（mm) Max.X axis travel |
240 | 280 | 280 |
|
12.Z軸更大行程（mm) Max.X axis travel |
450 | 600 | 850 |
|
13.刀架工位數 No.of tool post station |
8 | 8 | 10 |
|
14.換刀時間 s Tool change time |
0.3 | 0.3 | 0.3 |
|
15.外圓刀柄尺寸（mm) Outside Dia.Cutting tool shank |
25×25 | 25×25 | 25×25 |
|
16.主軸電機功率KW(連續/30min連續） Spindle motor power (30 minutes/continuous) |
11 | 11 | 15/18.5 |
|
17.伺服電機扭矩 X/ZNm Servo motor torque |
15/15 | 15/15 | 18/18 |
|
18.床身結構 Bed structure |
斜背式30° |
斜背式30° |
斜背式30° |
|
X/Z軸重復精度 X/Z repeat positioning accuracy |
±0.003mm | ±0.003mm | ±0.003mm |
|
X/Z軸定位精度 X/Z position accuracy |
±0.005mm | ±0.005mm | ±0.005mm |
|
機床重量（kg) Net weight |
2900 | 3800 | 4200 |
|
系統可選配（廣數·新代·發那科·三菱·西門子等) System optional(GSK.SYNTEC.FANUC.MITSUBISHI.SINUMERIK，etc.） |
|||
