| 項 目 | 技術參數 |
| 床身上大工件回轉直徑 | Φ500mm |
| 拖板上大工件回轉直徑 | Φ290mm |
| 大工件長度 | 1000/1500mm |
| 主軸轉速范圍 | 3檔, 25~1600rpm |
| 主軸通孔直徑 | Φ82mm |
| 導軌寬度 | 390mm |
| 主軸頭形式 | D-8 |
| 主軸內孔錐度 | 1：20 |
| 刀架刀位數 | 4工位電動刀架 |
| 刀具截面規格 | 25mm×25mm |
| 電機小設定單位 | (Z) 縱向 0.001mm，(X) 橫向 0.001mm |
| 刀桿快進速度 | (Z) 縱向 10m/min， (X) 橫向 8m/min |
| 尾座套筒內孔錐度 | MT5 |
| 尾座套筒大移動距離 | 150mm |
| 主電機功率 | 7.5KW |
| 車床凈重約 | 2700kg |
2、數控車床ck6150主要特點
1、 24級齒輪變速，車削扭矩大，加工效率高、精度高，。
2、 主軸加大孔徑φ82mm。
3、 床身寬度420mm。
3、數控車床ck6150主要配置

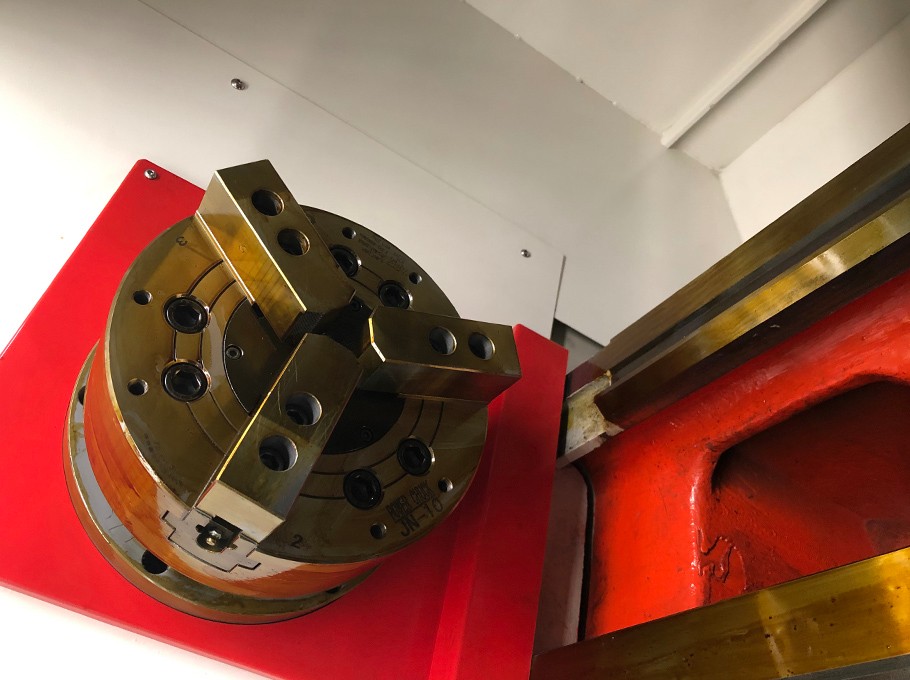

⑴ 控制系統 ：廣數GSK ⑵ 卡盤可選：手動、氣動或液壓卡盤等。
⑶ 尾座可選：手動
⑷ 電動刀架 ：立式四工位
⑸ 潤滑配置：自動機油潤滑系統。
4、數控車床ck6150用途
本機床可廣泛用于閥門/水暖/汽車零配件及其它五金零件的精加工，可實現多種產品的外圓/端面/內孔/切槽/任意錐面/球面和各種公英制螺紋的自動切削
| 型號(mm)參數 | CJK6136 | CJK6140 | CKA6150 |
| 1.更大切削直徑（mm) | 360 | 420 | 500 |
| 2.滑板上更大回轉直徑（mm) | 180 | 220 | 280 |
| 3.更大工件長度（mm) | 750/1000 | 750/1000 | 1000 |
| 4.更大切削長度（mm) | 680/870 | 680/870 | 930 |
| 5.卡盤尺寸(inch) | 8 | 10 | 10 |
| 6.主軸型式 | A2-6 | A2-6 | A2-8 |
| 7.主軸內孔直徑（mm) | Φ60 | Φ60 | Φ82 |
| 8.尾座套筒行程（mm) | 130 | 130 | 150 |
| 9.尾座套筒直徑（mm) | Φ65 | Φ65 | Φ75 |
| 10.主軸轉速（rpm) | 2500 | 2500 | 2000 |
| 11.快移速度X/Z(m/min) | 4/8 | 4/8 | 4/8 |
| 12.X軸更大行程（mm) | 250 | 250 | 280 |
| 13.Z軸更大行程（mm) | 875 | 875 | 935 |
| 14.工位數 | 4 | 4 | 4 |
| 15.換刀時間（單工位）s | 2.4 | 2.4 | 3 |
| 16.刀柄尺寸（mm) | 20×20 | 25×25 | 25×25 |
| 17.主軸電機功率KW | 5.5 | 5.5 | 7.5 |
| 18.伺服電機扭矩 X/ZNm | 4/6 | 4/6 | 5/7 |
| 19.機床重量（kg) | 1950 | 1950 | 2600 |
| 型號 | CJK6150 | |||
| 導軌形式及絲杠 | 硬軌 | 滾珠絲杠 |
|
|
| ● | ● |
|
|
|
| 主軸 | 三檔變頻 | 國產 | NSK軸承 |
|
| ● | ● | o |
|
|
| 尾座 | 手動套筒尾座 | 液壓套筒尾座 | 氣動套筒尾座 |
|
| ● | o | o |
|
|
| 刀塔 | 立式四工位外冷電動刀塔 | 立式四工位內冷電動刀塔 | 臥式六工位電動刀塔 | 臥式八工位電動刀塔 |
| ● | o | o |
|
|
| 卡盤/油缸/夾具 | 手動卡盤 | Φ250mm/10寸中空液壓卡盤 | Φ250mm/10寸中實液壓卡盤 |
|
| ● | o | o |
|
|
| 數控系統 | FANUC0i-TF | 廣州數控980TC3 | 其他 |
|
| o | o | o |
|
|
| 液壓元器件 | 無錫拜朗 |
|
|
|
| ● |
|
|
|
|
| 排屑 | 接屑盤 |
|
|
|
| ● |
|
|
|
|
| 冷卻系統 | 冷卻泵與水箱 | 風扇電氣柜 | 電氣柜恒溫空調 | 電氣柜熱交換器 |
| ● | ● | o | o | |
| 其它 | 機床照明燈 | 防震墊鐵 |
|
|
| ● | o |
|
|
|
| 技術文件 | 中心架 | 跟刀架 |
|
|
| ● | o | o |
|
|
